電暈（雷電--電擊）燃燒技術與RCO、臭氧發生器、區別及能耗分析

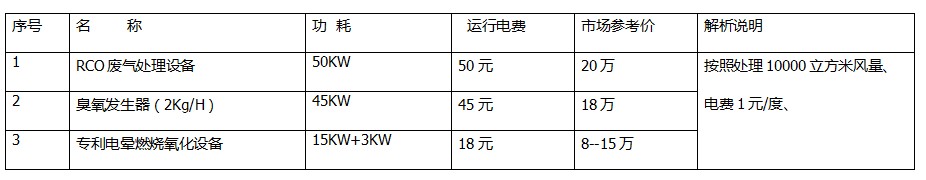

一、目前市場上同類產品對比一覽表：

注：專利電暈燃燒氧化設備廢氣處理原理解析；
（1）通過高壓雷電火花電擊分解廢氣。無需活性炭等各種耗材！無危廢產生！用戶運行費用低！
（2）通過高壓雷電火花瞬間所產生的3000度高溫燃燒廢氣。
（3）通過電擊廢氣中的氧氣，產生臭氧，氧化廢氣。
（4）利用電場產生的廢熱催化還原廢氣，使電能耗能充分得到利用！
（5）在雷  電和臭氧作用下，對于廢氣中的臭味及各種臭味得到充分的消除！
（6）本設備根據上述作用，可以獨立對廢氣進行處理，無需活性炭吸等其它附設備可以單獨使用！

二、專利電暈燃燒氧化廢氣設備與原理相似的同類產品臭氧發生器的區別與解析；
1、放電間隙區別:
臭氧發生器：放電間隙是0.2毫米、
電暈雷電燃燒：放電間隙2毫米。
2、氣源和氣體通過量不同：
臭氧發生器：大型臭氧發生器，因為只有0.2毫米的放電間隙，通過氣量小，所以只能采用純氧氣、做臭氧生成原材料。
電暈雷電燃燒：因為：放電間隙2毫米，放電體中間管道同時通過氣體，所以是臭氧發生器氣體通過量的數百倍。
3、同等電耗功情況下做工有效率不同：
臭氧發生器：臭氧發生器用于臭氧生成部分功耗有效率不足30%....？
解析：（1）臭氧發生器需配備制氧機和大型空氣壓縮機、需要配備氧氣源和高壓空氣、這部分電耗、超過臭氧發生器本身電耗的電耗。這部分電耗嚴重、本產品無需省去。
（2）臭氧發生器工作過程中、產生大量的廢熱、需要配備冷水機降溫讓費掉一定電耗和廢水。
電暈雷電燃燒：無需冷卻水可以節約掉這部分電耗和水耗。
（3）電暈燃燒設備自身的熱量參與催化廢氣燃燒，因為本設備降溫是靠通過的廢氣帶走余熱，所以：電暈燃燒系統能耗利用率達到98%以上。

(4)、處理廢氣模式的區別：
臭氧發生器：是將制備好的臭氧氣體添加到廢氣混合塔內混合氧化過程。
電暈雷電燃燒：直接通過電火花瞬間3000度高溫燃燒廢氣，并同時將廢氣中的氧氣通過電暈技術轉化成臭氧氧化廢氣。
(5)、應用中關于臭氧廢氣的處理：
如果客戶要求排放中不能有臭氧氣體、我們可以在排氣管道末端安裝、臭氧還原催化系統直接還原掉剩余殘留的臭氧氣體。
A、處理方式有兩種：首選催化還原、第二種就是熱還原！今天重點解析催化還原系統！
催化還原系統在廢氣處理行業的應用；
催化還原工藝目前（北京光大集團）已經在垃圾焚燒（發電）廢氣殘留臭氧還原處理方面普遍采用
還原催化劑使用量及造價分析：

A. 催化劑使用體積應按照空速20000~50000h-1及風量計算
B. 若風速超過1.5m/s，則催化劑堆放高度應大于橫截面的最長邊。
C、應用按照1萬立方米/小時計算；催化還原劑使用量：0.2m3---0.5m3、目前還原催化劑市場價格6萬/m3，還原劑使用壽命1--3年，根據使用情況按需更換。
10000m3/H 廢氣設備，需要配備0.2m3---0.5m3  ，所需費用：1.2萬--3萬元。
D、催化劑實物與活性炭對比照片：左邊活性炭基礎活性炭是350度燒制、右邊陶瓷基礎的、，陶瓷蜂窩是800度燒制價格6萬元m3、陶瓷基礎的價格10萬m3、使用壽命長30%
(6)、廢氣通過處理量：根據不同廢氣處理難易程度及客戶要求合理定向設計廢氣處理量：
我們目前采用的實際過氣管道直徑76的不銹鋼管道、減去鋼管壁厚和電暈介質壁厚過氣部分內直徑66毫米、
過氣量按照單管500立方米每小時計算、每分鐘過氣量：8.3立方米每秒過氣量：0.138立方米。
目前我們是根據基礎雷電管長度是1米計算，對于低濃度廢氣我們可以做管長50厘米的雷電場電耗也可以降低50%
(7)1米單管工作理論功耗：500W÷500m3=1W功耗/m3=0.001度電耗
0.5米單管工作理論功耗：250W÷500m3=0.5W功耗/m3=0.0005度電耗
(8)、用戶廢氣處理運行成本按照1元/度電價計算處理1m3米廢氣所需成本；1元/度X0.001度=0.0005--0.001元/ m3、
(9)、處理10000立方米廢氣采用1米雷電場管所需電費：
0.001元/m3x10000立方米=10元+運行損耗5元、按照1.5元計算處理成本。
處理10000立方米廢氣電暈燃燒處理成本：15元≤10000 m3
              加風機功耗3KW運行電費3元/小時。
1米長雷電管電暈燃燒氧化15元+風機3元=合計運行費用：18元/小時。
0.5米長雷電管電暈燃燒氧化7.5元+風機3元=合計運行費用：10.5元/小時。
(10)專利技術電暈氧化燃燒設備照片

A、電暈（雷電）燃燒照片：

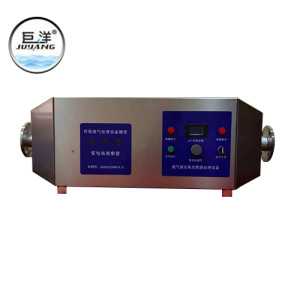

B、設備外觀照片： 三、專利雷電電暈燃燒氧化廢氣設備與原理相似的同類產品RCO廢氣處理設備的比對與解析；
（一）、設備結構比較；
1、RCO廢氣處理設備主要構成：活性炭吸附箱、干式過濾箱、消防噴淋、不銹鋼加熱管、催化劑、吸附風機、脫附風機、板式換熱器、吸附電動閥門、脫附電動閥門、催化燃燒爐、熱電偶、電水閥、阻火器等多部分組成，運勢安裝調試復雜！
2、雷電電暈燃燒氧化廢氣設備：主要有，推動電源和蜂窩式雷電管組成，一體化設備運輸安裝更加簡單。
（二）1萬m3廢氣處理設備運行成本電耗比較：
1、RCO廢氣處理設備電耗：50KW。
2、雷電電暈燃燒氧化廢氣設備：7.5KW--15KW
（三）、處理效果對比：
1、RCO廢氣處理設備對于高濃度廢氣中的異味和臭味處理效果不是很明顯。
2、雷電電暈燃燒氧化廢氣設備：在臭氧和雷擊作用下，對于廢氣中的臭味和異味處理效果明顯。
（四）、處理效果原因分析：
1、RCO廢氣處理設備廢氣處理、理論溫度：260度--300度、
2、雷電電暈燃燒氧化廢氣設備處理、理論溫度：雷電火花瞬間問度3000度、
（五）工作響應處理速度:RTO和RCO  都需要一個蓄熱過程和時間，我們的雷電技術開機瞬間產生雷電場處理廢氣。
四、雷電電暈燃燒與等離子廢氣凈化器相同點和區別：
1、相似點：都可以用來處理 VOC 有機廢氣，是利用高壓放電時候產生的高能電 子和離子，分解廢氣分子。同時高能電子把氧分子分解成兩個氧原子，并與氧 分子再次結合成臭氧，臭氧是強氧化劑，可以氧化有機污染物。
2、在同等電耗功率情況下雷電燃燒技術和負離子工作中產生臭氧的區別：
在廢氣處理過程中、臭氧是強氧化劑，可以氧化有機污染物，在廢氣的處理過 程中起著關鍵性的作用。 負離子由于基本沒有火花（或微弱的火花）電擊火花 是產生臭氧的關鍵因素，所以產生的臭氧量少在同等電耗功率情況下與雷擊電場相比、僅為雷擊臭氧產生量的 10%左右，雷擊產生的臭氧效率大約是負離子產生臭氧量的 10 倍，所以雷擊技術大約是等離子氧化效率的 10 倍氧化處理效率強度遠 高于等離子。
3、電源放電區別：
等離子工作電源是整流后的直流高壓電源，需要更高的電源電壓作為驅動！
雷擊電暈設備電源是無需整流是交流高壓電源作為驅動，工作效率更高！
4、雷擊電暈技術；雷電火花直接點擊廢氣幾乎可以擊碎所有有機廢氣的分子鏈， 雷電火花瞬間溫度達到 3000—6000 度高溫催化燃燒廢氣，等離子瞬間最高溫 度 1300 度。所以在高溫燃燒方面，雷電電暈溫度也遠高于等離子溫度。
五、雷擊電暈設備目前市場實驗應用情況：
2018年通過深圳華安實驗室系統設計工程有限公司；
應用到了云南的橡膠廠！
2019年通過浙江沃源環保設備有限公司、
應用到印刷廠車間廢氣處理！
2020年應用到了浙江的污水處理場、污水池臭氣處理。
2020年、南京卓學環境環保有限公司：
應用到魚腥味道飼料車間除臭、已經完成初試、效果理想！過去應用等離子處理失敗’
